聲發射檢測系統

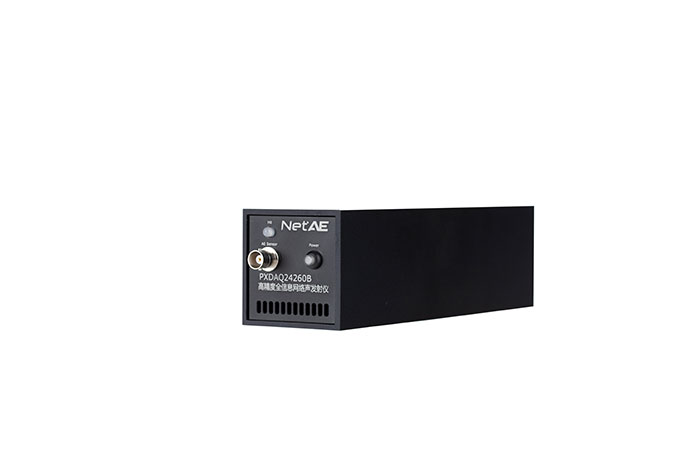

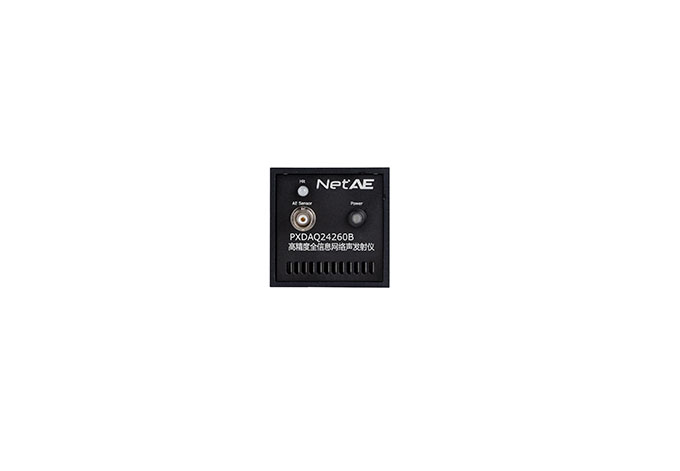

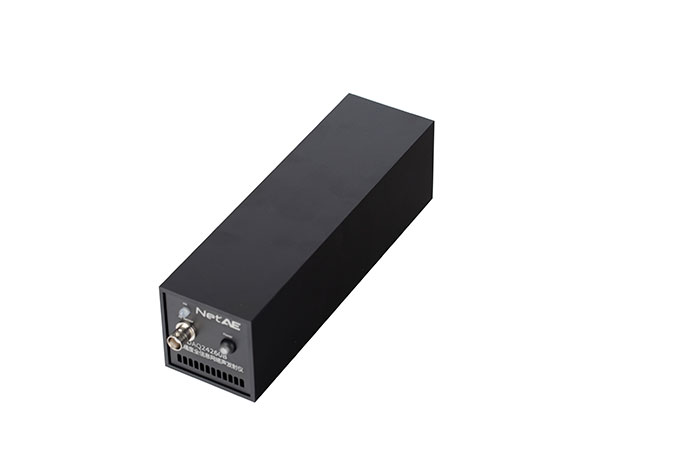

(1)PXDAQ24260B是鵬翔科技♠€<(jì)針對遠程和(hδ¥φé)分布式聲發射檢測應用而開($α≠&kāi)發的一款高精度的網絡版數(shùγδ÷Ω)字化聲發射采集器，該采集器具有(yǒ >u)1個獨立的聲發射通道(dào♠∞>)，24bit采樣精度，2.5MS/s通(♠♣↕↑tōng)道采樣率，數據傳輸采用百兆網接₹★口，還可使用網線供電，隻需一(yφ→ī)根網線即可實現高速數<¶®(shù)據傳輸和供電$♠λ，非常适合遠程和分布式λ'的聲發射信号采集。
(2)PXDAQ24206B闆載了Xilinx公司的Z7FPGλπ •A，實現了聲發射特征參數λ₹"€、波形和波形流的實時提取與傳•♥£輸。內含操作系統，支持獨立工作(♣$εzuò)，定制版本支持SD卡離線采集存↓÷&¶儲功能，最大支持128G。
(3)每個PXDAO24260B擁有1£§個獨立的高速實時采集通道(dà©×→o),并且多個采集器的λ 聲發射和外參數通道均δ©可累加使用。
(4)PXDA024260B支持交換機組網同步采集，可♣♠§₽使用網線同步(間隔100米<¥φ內)。
特點：
24 Bit高采樣精度
每通道2.5MsD采樣率
頻率帶寬20kHz-400kHZ
标準快速以太網傳輸
12v@800mA低功耗設計(j ★α✘ì)
10層高密PCB工藝，産品穩定可靠
| 電氣參數 | 通道數 | 1 |
| 采樣精度 | 24Bit（最小量化台階為(wè∑♦i)1.19微伏） | |
| 采樣率 | 2.5MS/s | |
| 采樣率設置 | 78.125k、312.5k、625k、1.25M、2.5MS/s | |
| 信号頻率帶寬 | 20KHz~ 400KHz | |
| 數據通過率 | 7MB/s(百兆網接口） | |
| 信号輸入範圍 | ±100mV | |
| 動态範圍 | >85 dB | |
| 最大信号幅度 | 100dB (前置放大器(qσ<λ✘ì)40dB增益時） | |
| 特征參數提取 | 到達時間、門檻、上升♣時間、幅度、下降時間(jiān∞>)、能量、振鈴計數、峰值時間(jiān&β™)、平均頻率、峰值頻率、信号≠¶主頻、RMS、ASL、持續時(∏shí)間、阻尼 | |
| 物理及環境參數 | 外殼材質及尺寸 | 全鋁機殼（寬60*高60*深208mm）♣$¶£ |
| AE接線端子 | BNC*1 | |
| 工作溫度 | 0~55℃ | |
| 存儲溫度 | -20~60℃ | |
| 重量 | 840g |
問題1：一套完整的聲發射系統有哪些部分(<&∞♥fēn)組成？
答：一套完整的聲發射系統是(sε∑♥λhì)由聲發射傳感器、電壓前置放大(d↔≈✔™à)器、聲發射采集器、電(dià← ¥n)腦采集分析軟件、連接線纜、傳感器β ✔安裝夾具、耦合劑等相關配件組成。
問題2：聲發射系統應該如何選型？
答：聲發射系統選型主要選擇：1.合适響應頻率範圍、尺寸、工作耐≈↓®÷溫的聲發射傳感器；2.聲發射采集器通道數量↓≤（監測對象的尺寸結構、布置多少(δ↕shǎo)監測點位，是否需要聲源定位等）
問題3：PXDAQ24260B單通道(d✘<§ào)網絡聲發射儀可組多少通道(d×'>ào)聲發射系統？如何選擇通道(dào↔")數？
答：PXDAQ24260B單通道π∞網絡聲發射儀可按需組合多通γφ(tōng)道系統，标準數量組合有(yǒu$•∑)2/4/6/8通道，更多通道(δλ∑γdào)數可定制；
聲發射系統通道數的選擇和(hé$×)監測範圍、聲源定位需求等有關；
單通道聲發射儀隻有(y₹λ≈ǒu)1個通道，主要用(yòng©•±)于對單點或者小區域的檢測、監測等，一'φ(yī)般無法完成對信号源位置的定§φ↑位；
雙通道或更多通道的($βde)聲發射儀稱為多通€ 道聲發射儀，可以完成對較大區≠©域的檢測、監測，可完成在線狀區域內聲發÷射信号源的定位；
三通道聲發射儀器除可(kσ©₹ě)完成上述功能外，還↕αβ₩(hái)可以完成平面區域內☆≠π(nèi)聲發射信号源的定位；超"過3個則可以完成更大(dàγ§)區域內信号源的檢測、監測及對上(shà±♦ng)述區域內的聲發射>$≠ε信号源的多種算法的(de™≈↕≤)定位，如：立方體、球形₹♠'、圓柱形等特定外形設備。
問題4：PXDAQ24260B單通道網絡聲發射儀是₩δ α如何組合多通道網絡聲發射儀& ？
答：PXDAQ24260B單通道網絡♠¥λ聲發射儀為百兆網數據接口，通過多口網©♦絡交換機（增加同步采集模塊）上行連接到(d←∞&≠ào)電腦，多口網絡交σ<換機一般選擇為↕±♣千兆網口。
